Ø250mm TC 24V
Codice Articolo: 13 0650
| Sparepart for | Valore |
|---|---|
| Main products > Thrusters > DC > ERL | ERL170/250TC-48V ERL170/250TC-24V |
| Main products > Thrusters > DC > ERV | ERV170/250TC-24V ERV170/250TC-48V |
| Main products > Thrusters > DC > SR_SRV_SRL | SRV210/250TCOBS SRL170/250TC SRV210/250TC SRV170/250TC |
-
DNV AiP Thruster retract composite housing SR Ø250 and Ø300
Conformity CertificateInglesepdf
Retract mechanical
SP104776C
13 0650
22.05.2026
Guida alla navigazione dei pezzi di ricambio
Di seguito vedrai l'assemblaggio di alto livello delle unità di ricambio a tua disposizione. Se desideri un componente all'interno dell'unità presentata, fai clic sull'etichetta del nome sotto l'immagine per essere indirizzato a un elenco dettagliato dei pezzi di ricambio per quell'unità. Se non sono disponibili pezzi di ricambio aggiuntivi, significa che l'unità attuale deve essere acquistata nel suo insieme per esigenze di servizio o installazione.
+
-
⇔
PHOTO NOT AVAILABLE
2
Cable actuator
Codice articolo: 150050
Quantità 2
PHOTO NOT AVAILABLE
3
Cylinder head cap screw
Quantità 4
M4x12 Unbraco
PHOTO NOT AVAILABLE
5
Sensor cable SR
Codice articolo: 150055
Quantità 1
PHOTO NOT AVAILABLE
7
Hex lock nut
Quantità 1
DIN 985 - M4 x 0,7 A4
PHOTO NOT AVAILABLE
8
Hex socket set screw flat point
Quantità 1
DIN 913 - M4 x 20 A4
PHOTO NOT AVAILABLE
9
Hex socket flat countersunk head screw
Quantità 2
DIN 7991 - M4x30 A4
Kit
-
SM143716 20 1180 A
-
SM170663 SM170663
-
SM175313 SM175313
-

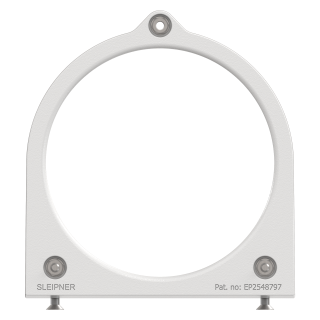

Retract ring support kit 250mmSM900585 6 2143-OBS
-
SM901300B 10 2076
-
SM901301 10 2077
-
SM901479 140100

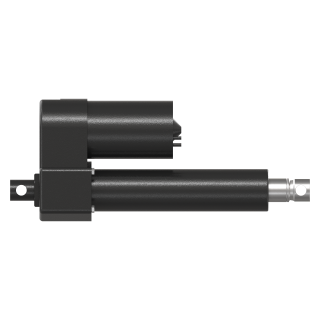

1 Actuator kit 24 v Retract 185-250mm
Below is a sub-level assembly of spare part groupings. If no additional spare parts are available,
it means that the current assembly group must be purchased as a whole due to service or installation requirements.
+
-
⇔
PHOTO NOT AVAILABLE
2
Locking bolt
Codice articolo: 140003
Quantità 1
PHOTO NOT AVAILABLE
3
Split pin
Quantità 2
ISO 1234 - 3,2 x 20 A4
PHOTO NOT AVAILABLE
5
Flat washer without chamfer
Quantità 1
DIN 125 - A 13 A4
PHOTO NOT AVAILABLE
6
Grommet kit
Codice articolo: SM167587
Quantità 1
2 Adapter water proof SRV
Below is a sub-level assembly of spare part groupings. If no additional spare parts are available,
it means that the current assembly group must be purchased as a whole due to service or installation requirements.
+
-
⇔
PHOTO NOT AVAILABLE
1
Adaptor for seals SRV sensor
Codice articolo: SM-131070
Quantità 1
PHOTO NOT AVAILABLE
2
O-ring Ø14x3mm
Quantità 1
--
PHOTO NOT AVAILABLE
3
Composite shaft for SRV sensor
Codice articolo: SM-131071
Quantità 1
PHOTO NOT AVAILABLE
4
O-ring Ø18x3mm
Quantità 1
--
PHOTO NOT AVAILABLE
6
DIN 125 - A 4,3
Quantità 2
Flat Washer
PHOTO NOT AVAILABLE
7
ISO 7045 - M4 x 40
Quantità 2
Screw
PHOTO NOT AVAILABLE
8
ISO 7045 - M4 x 55
Quantità 2
Screw

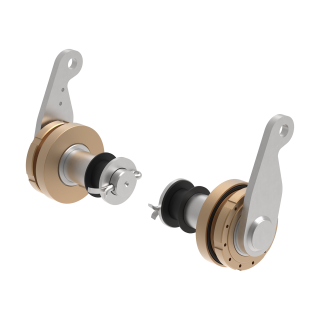

3 Kit albero orizzontale SRV130/210
Below is a sub-level assembly of spare part groupings. If no additional spare parts are available,
it means that the current assembly group must be purchased as a whole due to service or installation requirements.
+
-
⇔
PHOTO NOT AVAILABLE
1
Stuffing box
Codice articolo: SM-123053
Quantità 2
PHOTO NOT AVAILABLE
2
Lifting arm complete PS
Codice articolo: 140027
Quantità 1
PHOTO NOT AVAILABLE
3
Lock nut
Quantità 2
M64
PHOTO NOT AVAILABLE
4
O-ring
Quantità 2
DIN 3771 - 72,62 x 3,53
PHOTO NOT AVAILABLE
5
O-ring
Quantità 2
DIN 3771 - 48,9 x 2,62
PHOTO NOT AVAILABLE
6
Thrust washer
Quantità 4
Ø48-Ø28 H=1,5
PHOTO NOT AVAILABLE
7
Flat washer without chamfer
Quantità 2
DIN 125 - A 29
PHOTO NOT AVAILABLE
8
Split pin
Quantità 1
ISO 1234 - 3,2 x 12
PHOTO NOT AVAILABLE
9
Split pin
Quantità 2
ISO 1234 - 6,3 x 44
PHOTO NOT AVAILABLE
10
Sleeve bearing
Codice articolo: 140019
Quantità 2
PHOTO NOT AVAILABLE
11
Wype Ring
Codice articolo: 140030
Quantità 2
PHOTO NOT AVAILABLE
12
Turn ring
Codice articolo: 6 2140
Quantità 2
PHOTO NOT AVAILABLE
13
Sleeve bearing
Codice articolo: 140060
Quantità 2
PHOTO NOT AVAILABLE
15
Split pin
Quantità 2
ISO 1234 - 3,2 x 20
4 Anodo alluminio per SE120/130/150/170
Below is a sub-level assembly of spare part groupings. If no additional spare parts are available,
it means that the current assembly group must be purchased as a whole due to service or installation requirements.
+
-
⇔
PHOTO NOT AVAILABLE
1
Anode - aluminium
Quantità 1
--
PHOTO NOT AVAILABLE
2
Hex socket cap screw
Quantità 1
DIN 912 - M6 x 30

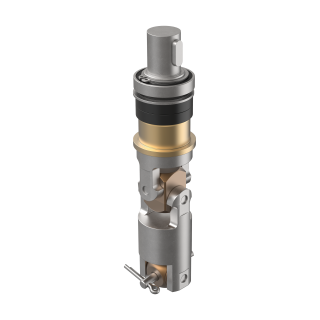

5 Retract drive shaft kit
Below is a sub-level assembly of spare part groupings. If no additional spare parts are available,
it means that the current assembly group must be purchased as a whole due to service or installation requirements.
+
-
⇔
PHOTO NOT AVAILABLE
1
Retaining ring for shaft
Quantità 1
DIN 471 - 25 x 1,2
PHOTO NOT AVAILABLE
2
Deep groove ball bearings single row with two RS1 seals
Quantità 1
SKF 2RS1W 61805-2RS1
PHOTO NOT AVAILABLE
3
Spring Retaining Ring
Quantità 1
DIN 472 - 35 x 1,5
PHOTO NOT AVAILABLE
4
Rotary lip seal
Quantità 2
25 x 35 x 7
PHOTO NOT AVAILABLE
5
Bearing Sintered
Quantità 1
Ø25xØ32xL20
PHOTO NOT AVAILABLE
6
Parallel Key
Quantità 1
DIN 6885 - A 6 x 6 x 16
PHOTO NOT AVAILABLE
7
Flexible drive shaft
Quantità 1
250 mm
PHOTO NOT AVAILABLE
8
Locking pin
Quantità 1
Ø6 L45,5
PHOTO NOT AVAILABLE
9
Split Pin
Quantità 1
DIN EN ISO 1234 - 3,2x12

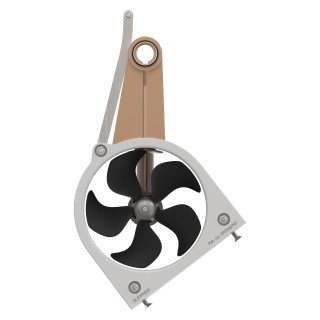

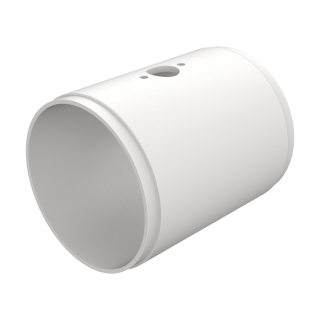

6 Kit Tunnel retract Ø250mm doppia elica controrotante-170kgf-210kgf thrust, completo
Below is a sub-level assembly of spare part groupings. If no additional spare parts are available,
it means that the current assembly group must be purchased as a whole due to service or installation requirements.
+
-
⇔
PHOTO NOT AVAILABLE
2
Thrust washer
Quantità 4
Ø10 x 18 x 1mm
PHOTO NOT AVAILABLE
3

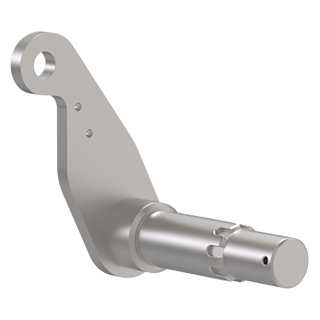

Lifting rod
Codice articolo: 140007
Quantità 1
PHOTO NOT AVAILABLE
4
Hex head screws
Quantità 2
DIN 933 - M10 x 20
PHOTO NOT AVAILABLE
5
Sleeve bearing
Codice articolo: 140024
Quantità 2
PHOTO NOT AVAILABLE
6
Split pin
Quantità 2
ISO 1234 - 3,2 x 20
PHOTO NOT AVAILABLE
7
Split pin
Quantità 2
ISO 1234 - 6,3 x 44
PHOTO NOT AVAILABLE
8
Wype Ring
Codice articolo: 140030
Quantità 2
PHOTO NOT AVAILABLE
9
O-ring
Quantità 2
DIN 3771 - 48,9 x 2,62
PHOTO NOT AVAILABLE
10
Turn ring
Codice articolo: 6 2140
Quantità 2
PHOTO NOT AVAILABLE
12
PHOTO NOT AVAILABLE
14
Tunnel bracket
Codice articolo: 140010
Quantità 1
Kit
-
SM143716 20 1180 A
-
SM900585A 6 2143

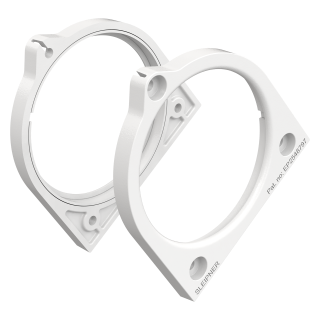

7 Retract Twist ring support kit
Below is a sub-level assembly of spare part groupings. If no additional spare parts are available,
it means that the current assembly group must be purchased as a whole due to service or installation requirements.
+
-
⇔
PHOTO NOT AVAILABLE
3
DIN 934 - M10
Quantità 8
Hex nut
PHOTO NOT AVAILABLE
4
DIN 7991 - M10x70 A4
Quantità 4
Hex socket flat countersunk head screw
PHOTO NOT AVAILABLE
5
Sliding band
Codice articolo: 140151
Quantità 2
-1.png)
PHOTO NOT AVAILABLE
7
DIN 125 - A 10,5
Quantità 6
Flat washer without chamfer
PHOTO NOT AVAILABLE
8
DIN 985 - M10 x 1,5
Quantità 6
Hex lock nut
PHOTO NOT AVAILABLE
9
ISO 1234 - 3,2 x 20
Quantità 4
Split pin
8 Kit sostituzione piede per SRV170-210
Below is a sub-level assembly of spare part groupings. If no additional spare parts are available,
it means that the current assembly group must be purchased as a whole due to service or installation requirements.
+
-
⇔
PHOTO NOT AVAILABLE
1
Mechanical sealing Ø35
Quantità 1
--
PHOTO NOT AVAILABLE
2
Bushing for drive pins
Quantità 1
--
PHOTO NOT AVAILABLE
3
DIN 3771 - 43,7 x 3,55 - NBR
Quantità 1
O-ring
Kit
-
SM143716 20 1180 A

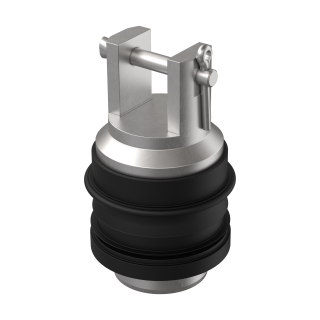

9 Kit giunto inferiore per SRV130/210
Below is a sub-level assembly of spare part groupings. If no additional spare parts are available,
it means that the current assembly group must be purchased as a whole due to service or installation requirements.
+
-
⇔
PHOTO NOT AVAILABLE
1
Split pin
Quantità 1
ISO 1234 - 3,2 x 12
PHOTO NOT AVAILABLE
2
Locking pin
Quantità 1
Ø6 L45,5
PHOTO NOT AVAILABLE
3
Drive shaft lower link
Quantità 1
PHOTO NOT AVAILABLE
4
Mechanical sealing Ø35
Quantità 1
PHOTO NOT AVAILABLE
5
Bushing for drive pins
Quantità 1

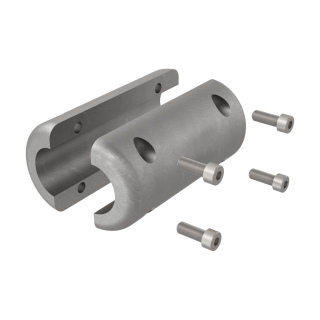

10 Anodo a collare per SRV thrusters
Below is a sub-level assembly of spare part groupings. If no additional spare parts are available,
it means that the current assembly group must be purchased as a whole due to service or installation requirements.
+
-
⇔
PHOTO NOT AVAILABLE
1
DIN 934 - M4
Quantità 4
Hex nut
PHOTO NOT AVAILABLE
2
Anode SRV
Quantità 1
Anode SRV
PHOTO NOT AVAILABLE
3
Anode SRV
Quantità 1
Anode SRV
PHOTO NOT AVAILABLE
4
DIN 912 - M4 x 12
Quantità 4
Cylinder head cap screw

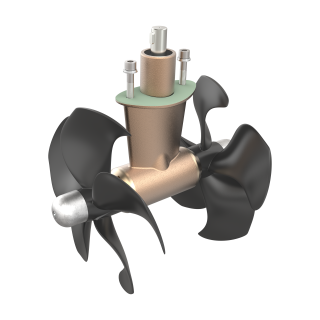

11 Piede elica di manovra completo per SE170/210
Below is a sub-level assembly of spare part groupings. If no additional spare parts are available,
it means that the current assembly group must be purchased as a whole due to service or installation requirements.
+
-
⇔
Kit
-
SM143716 20 1180 A
12 Piede completo senza eliche SE170/210
Below is a sub-level assembly of spare part groupings. If no additional spare parts are available,
it means that the current assembly group must be purchased as a whole due to service or installation requirements.
+
-
⇔
PHOTO NOT AVAILABLE
1
Shaft seal
Quantità 1
DIN 3760 - AS - 22 x 40 x 7 - NBR - Carbon Steel
PHOTO NOT AVAILABLE
2
Bolt
Quantità 2
DIN 912 - M10 x 50
PHOTO NOT AVAILABLE
3
Lock washer
Quantità 2
DIN 128 - A10
PHOTO NOT AVAILABLE
4
Washer
Quantità 2
DIN 125 - A 10,5
PHOTO NOT AVAILABLE
6
Drive pin
Quantità 2
ISO 8734 - 8 x 37
PHOTO NOT AVAILABLE
7
Washer for propeller
Quantità 2
DIN 125 - A 17
PHOTO NOT AVAILABLE
8
Nut for propeller
Quantità 2
DIN 985 - M16x2
Kit
-
SM143716 20 1180 A
Esclusione di Responsabilità
Sleipner garantisce unicamente i ricambi originali forniti. L'installatore è il solo responsabile dell'installazione dei ricambi. Non tentare l'installazione di ricambi se non avete le competenze. Se il pezzo di ricambio è montato in modo errato, Sleipner Group non sarà responsabile per eventuali danni che ne derivano.
Le informazioni fornite nel documentazione erano corrette al momento della pubblicazione. Tuttavia, Sleipner Group non si assume alcuna responsabilità per eventuali inesattezze o omissioni in esso contenute. Il miglioramento continuo del prodotto può modificare le specifiche del prodotto senza preavviso. Di conseguenza, Sleipner Group declina ogni responsabilità per eventuali differenze tra prodotto e documentazione.
-
