Pannelli di comando
Doppia Leva, dente d'arresto a rotazione, pannello touch a colori LCD S-link
for variable speed thrusters
Codice Articolo: PJC422-PVREL
Joystick doppio PJC422 con schermo a colori interattivo esterno.
- LCD a colori tattile retroilluminato con feedback immediato
- Modulo WiFi integrato
- Cicalino di allarme integrato
- Cavi Plug & Play, connettori impermeabili e compatti
- Connettore dedicato per i segnali IO
- Può combinare DC/HYD/AC
| Ideal vessel integration | Valore |
|---|---|
| Typical vessel class | Barca a motore, Barca da lavoro, Barca a vela |
-
Installation and User Manual - PJC421, PJC422, TP-35 - ITALIAN
Installation Manual, User ManualItalianopdf -
Cut Out Template, PJC422-PVREL
Cut Out TemplatesInglesepdf -
STP.file PJC422-PVREL - dual joystick & S-link touch screen simplified
CAD FileInglesestp -

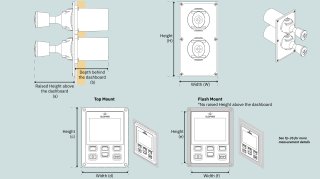

STP.fil TP-35 Flush mount
CAD FileInglesestp -
STP.fil TP-35 Top mount
CAD FileInglesestp -
Service and Support Manuals, Fault Codes
Service/Support ManualInglesepdf -
Installation and User Manual - PJC421, PJC422, TP-35
Installation Manual, User ManualInglesepdf -
PVREL Joystick Dual
CAD FileInglesestp -
PDF.file TP-35 Touch Panel - metadata
Technical drawingInglesepdf -
DWG.file TP-35 Touch Panel - metadata
Technical drawingInglesedwg -
Declaration of conformity (DoC), CE - Thruster Proportional Joystick Control PJC4xx 20.04.21
Conformity CertificateInglesepdf
Doppia Leva, dente d'arresto a rotazione, pannello touch a colori LCD S-link
Guida alla navigazione dei pezzi di ricambio
Di seguito vedrai l'assemblaggio di alto livello delle unità di ricambio a tua disposizione. Se desideri un componente all'interno dell'unità presentata, fai clic sull'etichetta del nome sotto l'immagine per essere indirizzato a un elenco dettagliato dei pezzi di ricambio per quell'unità. Se non sono disponibili pezzi di ricambio aggiuntivi, significa che l'unità attuale deve essere acquistata nel suo insieme per esigenze di servizio o installazione.
Y-connector
Joystick cable

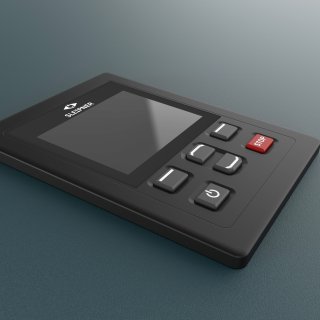

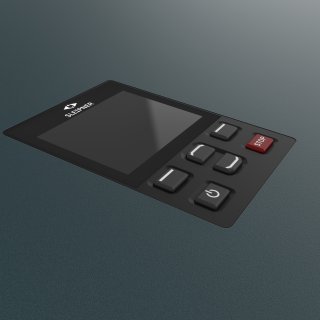

1 TP-35 Touch Panel
Protective cover
Cover frame
Screw
Panel
Gasket
Joystick Cable
2 PVREL Joystick Dual, assembly
Joystick only
Cover plate dual
Label dual
Screw
Countersunk screw
Washer
Spring washer
Hex nut
Back lid
Joystick brakeout cabel
Esclusione di Responsabilità
Sleipner garantisce unicamente i ricambi originali forniti. L'installatore è il solo responsabile dell'installazione dei ricambi. Non tentare l'installazione di ricambi se non avete le competenze. Se il pezzo di ricambio è montato in modo errato, Sleipner Group non sarà responsabile per eventuali danni che ne derivano.
Le informazioni fornite nel documentazione erano corrette al momento della pubblicazione. Tuttavia, Sleipner Group non si assume alcuna responsabilità per eventuali inesattezze o omissioni in esso contenute. Il miglioramento continuo del prodotto può modificare le specifiche del prodotto senza preavviso. Di conseguenza, Sleipner Group declina ogni responsabilità per eventuali differenze tra prodotto e documentazione.
-
S-link è un sistema di controllo Sleipner basato su CANbus con comunicazione completamente intelligente tra tutti i dispositivi all'interno del sistema, proprio come una rete di computer. Viene utilizzato per tutti i propulsori retrattili e i propulsori Pro con un sistema di controllo in DC.
I principali vantaggi includono:
- Ha connettori rotondi e compatti ed ha connessioni impermeabili con inserimento univoco e codifica a colori per evitare errori nei collegamenti;
- Può gestire un numero illimitato di comandi o trasferimento di informazioni su un singolo cavo;
- Ha il feedback del sistema sul pannello utente;
- Incorpora la diagnostica avanazata.
-
Con un interesse prioritario per la sicurezza e per prevenire l'uso accidentale, tutti i pannelli di controllo per thruster Sleipner sono dotati di doppio pulsante "ON". Per attivare il pannello di controllo è necessario premere contemporaneamente entrambi i pulsanti "ON". Se il pannello di controllo continua a non accendersi, controlla se è presente l’alimentazione al pannello di controllo.
-
Su un sistema elica di manovra Sleipner è possibile utilizzare diversi pannelli di controllo Sleipner.
Ad esempio, uno in plancia, uno sul fly bridge ed uno nella posizione del pozzetto di poppa.
-
Per garantire il corretto funzionamento e assicurarsi importanti funzioni di sicurezza, consigliamo sempre di utilizzare pannelli di comando originali Sleipner.
-
