- SRV100 Elica di manovra retrattile per prua/poppa, 24V
Unless you vessel is prepared from the builder with a custom base, you will need the mold-in base for installing your retract.
Eliche di manovra
SRV100 Elica di manovra retrattile per prua/poppa, 24V
100kg thrust, on/off
-
INTELLIGENT POWER CONTROL
The Sleipner unique thruster controller that intelligently protects the thruster from potential inherent problems in all high current applications as well as user faults. It includes several important safety features imperative in a product with such high power, run by DC electrics, as a thruster.
- Provides delay between drive directions
- Monitors solenoid functions to reduce the chance of solenoid lock-in
- Will stop the thruster in case of a lockedin solenoid, without extra user action and even without controlling a main switch.
-
S-LINK™
S-Link™ is a CAN-based control system with full intelligent communication between all units in the system, much like a computer network.
- Round, compact and waterproof connectors with unique keying and color coding to avoid faulty hookup
- Unlimited number of commands or information transferred on a single cable
- User feedback on the panel
- Intelligent troubleshooting
-
Q-PROP™
The 5 blade special skew propellers are designed to reduce noise levels while maintaining exceptional efficiency. Some thruster models even see an increase in thrust by 5%. Please see individual information on your preferred thruster model for more details.
- Noise reductions of up to 75% measured in controlled environments
- The expected and tested normal noise reduction in average installations: 20-40%
- Upgrade kits are available for most Side-Power thrusters with special adaptors
-
OVERHEAT PROTECTION
Detect when internal components become too hot. When an unsafe temperature is detected, the switch automatically shuts off the unit to prevent overheating.
-
ANALOG
Sleipner analog signal cables with plug-and-go connectors are color-coded to match the wiring diagrams with high-quality connectors to ensure a correct installation.
-
GALVANIC SEPARATION
The gear house and drive legs are fully galvanically isolated/separated from the electric motor and motor bracket. This ensures that even if there is an accidental short circuit or a current leak for other reasons, the immersed parts are not affected as they could be with direct electric contact.
- Achieved by composite bushings around the bolts and beneath the washers and a bushing in the motor bracket electrically isolating the drive housing from the motor bracket.
- Available on DC electric models with flexible couplers only, where the flexible coupler provides galvanic separation of the motor and gearleg shaft.
-
SEALED DRIVE LUBRICATION
Sealed gearleg with long-life "mechanical" seal where highly polished ceramic and carbon surfaces form the only moving sealing surfaces, ensuring protection against damaging water intrusion into the gear leg. Pre-filled with special gear oil for lifetime lubrication.
- "Mechanical" seals with surfaces of ceramic and carbon for ultimate security against water intrusion
-
FLEXIBLE COUPLING
Flexible coupling between electronic motor and driveshaft protects both the electronic motor and gear systems if the propeller jams or obstructs.
-
TWIN PROPELLERS
The twin propeller system can give more thrust than a single propeller system in the same tunnel diameter. This is our choice for our mid-range models where high thrust is required in a small tunnel diameter. Due to the compact design and high performance, the twin models have become the thrusters of choice among boat builders around the world.
-
DC ELECTRICAL CURRENT
Powered by direct current
Codice Articolo: SRV100/185T-24V
The SRV100 is a sturdy retractable thruster suitable for cruiser-racers or flat-bottomed boats between 35-55 feet. With its quick deployment and 100-116 kgs of thrust, you get a thruster installation you can rely on year after year.
The SRV100 is also available in PRO with variable speed control.
Caratteristiche
INTELLIGENT POWER CONTROL
The Sleipner unique thruster controller that intelligently protects the thruster from potential inherent problems in all high current applications as well as user faults. It includes several important safety features imperative in a product with such high power, run by DC electrics, as a thruster.
- Provides delay between drive directions
- Monitors solenoid functions to reduce the chance of solenoid lock-in
- Will stop the thruster in case of a lockedin solenoid, without extra user action and even without controlling a main switch.
S-LINK™
S-Link™ is a CAN-based control system with full intelligent communication between all units in the system, much like a computer network.
- Round, compact and waterproof connectors with unique keying and color coding to avoid faulty hookup
- Unlimited number of commands or information transferred on a single cable
- User feedback on the panel
- Intelligent troubleshooting
Q-PROP™
The 5 blade special skew propellers are designed to reduce noise levels while maintaining exceptional efficiency. Some thruster models even see an increase in thrust by 5%. Please see individual information on your preferred thruster model for more details.
- Noise reductions of up to 75% measured in controlled environments
- The expected and tested normal noise reduction in average installations: 20-40%
- Upgrade kits are available for most Side-Power thrusters with special adaptors
OVERHEAT PROTECTION
Detect when internal components become too hot. When an unsafe temperature is detected, the switch automatically shuts off the unit to prevent overheating.
ANALOG
Sleipner analog signal cables with plug-and-go connectors are color-coded to match the wiring diagrams with high-quality connectors to ensure a correct installation.
GALVANIC SEPARATION
The gear house and drive legs are fully galvanically isolated/separated from the electric motor and motor bracket. This ensures that even if there is an accidental short circuit or a current leak for other reasons, the immersed parts are not affected as they could be with direct electric contact.
- Achieved by composite bushings around the bolts and beneath the washers and a bushing in the motor bracket electrically isolating the drive housing from the motor bracket.
- Available on DC electric models with flexible couplers only, where the flexible coupler provides galvanic separation of the motor and gearleg shaft.
SEALED DRIVE LUBRICATION
Sealed gearleg with long-life "mechanical" seal where highly polished ceramic and carbon surfaces form the only moving sealing surfaces, ensuring protection against damaging water intrusion into the gear leg. Pre-filled with special gear oil for lifetime lubrication.
- "Mechanical" seals with surfaces of ceramic and carbon for ultimate security against water intrusion
FLEXIBLE COUPLING
Flexible coupling between electronic motor and driveshaft protects both the electronic motor and gear systems if the propeller jams or obstructs.
TWIN PROPELLERS
The twin propeller system can give more thrust than a single propeller system in the same tunnel diameter. This is our choice for our mid-range models where high thrust is required in a small tunnel diameter. Due to the compact design and high performance, the twin models have become the thrusters of choice among boat builders around the world.
DC ELECTRICAL CURRENT
Powered by direct current
Cold Cranking Amps (CCA) | Valore |
---|---|
Minimum battery CCA (DIN) | 400 |
Minimum battery CCA (SAE) | 760 |
Minimum battery CCA (EN) | 680 |
Current draw | Valore |
---|---|
Standard current draw | 380A |

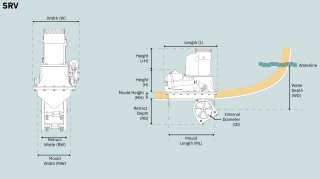

Dimensions | Valore |
---|---|
(H) Altezza | 243mm / 9.56in |
(+H) Altezza addizionale | 221mm / 8.68in |
(L) Lunghezza | 561mm / 22.09in |
(W) Larghezza | 359mm / 14.14in |
(ID) Diametro interno | 185mm / 7.28in |
(WD min.) Minimum Water Depth | 185mm / 7.28in |
(RD) Profondità retraibile | 276mm / 10.85in |
(RW) Larghezza retraibile | 195mm / 7.66in |
(MW) Larghezza flangia | 257mm / 10.11in |
(MH) Altezza flangia | 62mm / 2.43in |
Electrical Data Matrix | Valore |
---|---|
Fusibile raccomandato | ANL 325 |
Ideal vessel integration | Valore |
---|---|
Typical vessel class | Barca a motore, Barca a vela |
Typical vessel size | 12-17m / 35-55ft |
Installation capability | Valore |
---|---|
Possibilità utilizzo a prua | Si |
Possibilità utilizzo a poppa | Si |
Possibilità ad essere retraibile | Si |
Possibilità montaggio esterno | No |
Possibilità installazione con tunnel | No |
Motor | Valore |
---|---|
Voltage electric motor | 24V DC |
Potenza espressa | 6.3kW / 8.4hp |
Performance | Valore |
---|---|
Items operating power source | Elettrico |
Peso | Valore |
---|---|
Net weight | 51kg / lbs |
Product Features | Valore |
---|---|
Intelligent Power Control | Si |
Q-Propeller | Si |
Single Propeller | No |
Twin Propellers | Si |
Twin Counter Rotating Propellers | No |
Gravity Feed Lubrication | No |
Sealed Drive Lubrication | Si |
Galvanic Separation | Si |
IP - Ignition Protection | No |
PRO - Variable Speed Control | No |
S-Link | Si |
Analog | Si |
Splash-Proof | No |
Flexible Coupling | Si |
Safe Start-Up | No |
DC Electrical | Si |
Hold Thrust | No |
Ceramic Seals | Si |
Patented Design | No |
Safety | Valore |
---|---|
Safety features | * Electronic time-lapse device protects against sudden change of drive direction. * The electric thermal cut-off switch in electromotor protects against overheating (auto-reset when electro motor cools down). * Flexible coupling between electro-motor and driveshaft protects electromotor and gear system if propeller jams. * Original Sidepower panels shut off automatically 6 minutes after last use. * Original Sidepower panels use child-safe double ON buttons. * An integrated microprocessor monitors solenoids, reduce wear and risk of solenoid lock-in. * Auto-stop of the thruster occurs when an undesirable solenoid lock-in occurs or when continuous operation cut-off timer exceeds 3 minutes. Depending on the panel type after a certain time not in use, the console will shut down and retract the thruster. (NB: the thruster will retract automatically when turned off .) |
Thrust ratings | Valore |
---|---|
Spinta a 24V | 116kg / 256lbs |
Spinta a 21V | 100kg / 220lbs |
-
STP.fil SRV100/185T-24V - SRVP100 Vertical Retract 24V - open
CAD FileInglesestp -
XT.fil SRV100/185T-24V - SRVP100 Vertical Retract 24V - open
CAD FileInglesex-t -
User Manual, SR and SR ignition protected (SR, SR IP)
User ManualInglesepdf -
Joystick integration overview for Sleipner thruster systems
Service/Support ManualInglesepdf -
Product specification sheet_DC_thrusters
Product sheetInglesepdf -
Video Sleipner Technical Replacing Drive Line Seal
Installation VideosInglesemp4 -
Installation Manual, SR SE L&V (SRL/V80, SRL/V100)
Installation ManualInglesepdf -
DWG.fil SRV100/185T-24V - metadata
CAD FileInglesedwg -
CE Declaration of conformity (Doc) - DC - thrusters
Conformity CertificateInglesepdf

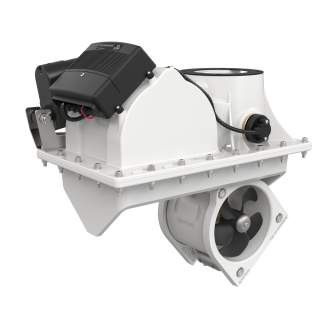

SRV100 Elica di manovra retrattile per prua/poppa, 24V
Guida alla navigazione dei pezzi di ricambio
Di seguito vedrai l'assemblaggio di alto livello delle unità di ricambio a tua disposizione. Se desideri un componente all'interno dell'unità presentata, fai clic sull'etichetta del nome sotto l'immagine per essere indirizzato a un elenco dettagliato dei pezzi di ricambio per quell'unità. Se non sono disponibili pezzi di ricambio aggiuntivi, significa che l'unità attuale deve essere acquistata nel suo insieme per esigenze di servizio o installazione.
Propeller drivepin
Propeller washer
Locknut
Driveshaft key
Gearleg bolt
Complete flexible coupling
Brushes for motor (kit)**
Brush springs for motor (kit)**
Electric motor
Key for eletric motor shaft
Complete solenoid kit
Solenoid Cover
Shear washer
Sensor
Shaft sealing

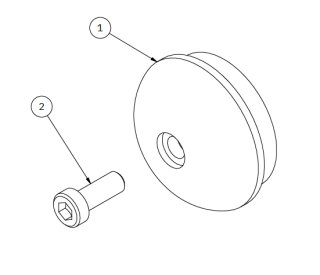

1 Anodo in alluminio per SE60/80/100
Anode, aluminium
Bolt - DIN 6912 - M6 x 16
2 Piede elica di manovra completo per SE80/100
3 Motore elettrico completo per elica di manovra SEP100-24V
Electric motor 24V
Uninsulated cable lug ( B 1457 H 8 )
DIN 933 - M6 x 12
DIN 6798 - A 6,4
Brushes for motor (kit)
Brushes spring for motor (kit)
Temp switch
4 SRV albero verticale 185mm.
Bearing seal holder
Lock washer
O-ring
Lock nut
DIN 6912 - M6 x 25
DIN 125 - A 6,4
Tool for Ball bearing mounting
DIN 471 - 25x1,2
Rotary Lip Seal
SKF 2RS1W 61805-2RS1
Bushing Drive Shaft
DIN 6885 - A 5 x 5 x 16
Flexible drive shaft
DIN EN ISO 1234 - 3,2x12
Drive shaft lower link
Locking pin
Bushing SRV joint
5 SRV albero orizzontale 185mm.
DIN EN ISO 1234 - 3,2x20
Lifting arm complete BB
Packing box
O-ring
Locking nut
Sleeve bearing Ø32 ø28 L20
Seal kit horisontal shafts
Sliding washer
DIN EN ISO 1234 - 3,2x33
Thrust washer
DIN EN ISO 1234 - 3,2x12
Shaft for sensor

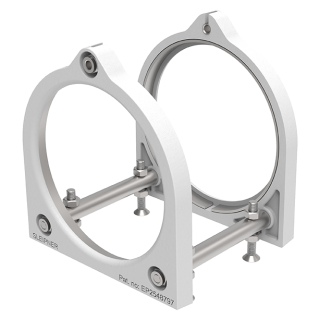

6 Kit tunnel per SRV80/100-185mm
DIN EN ISO 1234 - 3,2x20
Twist ring
Ø6 x 45,5mm
Drive shaft lower link
DIN EN ISO 1234 - 3,2x12
Bushing SRV joint
Wype Ring Ø28
Turn ring
Tunnel
DIN 912 - M8 x 50
DIN 3771 - 32 x 1,5 - NBR
Sealing holder
Lifting plate
DIN 985 - M8x1,25
Locking pin
7 Meccanismo di ritrazione per SRV80/100-24v

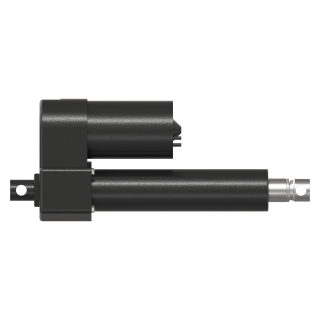

Actuator kit 24V
8 Piede completo senza eliche SE80/100
DIN 912 - M8 x 55
DIN 127 - A 8
DIN 125 - A 8,4

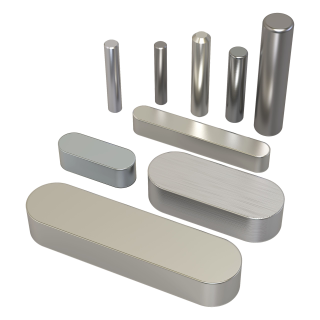

Drive pin
Propeller washer SS2324
DIN 985 - M12x1,75
9 Solenoid cover kit SE100/130-12V
Solenoid cover
10 Adapter water proof SRV
Adaptor for seals SRV sensor
O-ring Ø14x3mm
Composite shaft for SRV sensor
O-ring Ø18x3mm
DIN 125 - A 4,3
ISO 7045 - M4 x 40
ISO 7045 - M4 x 55
